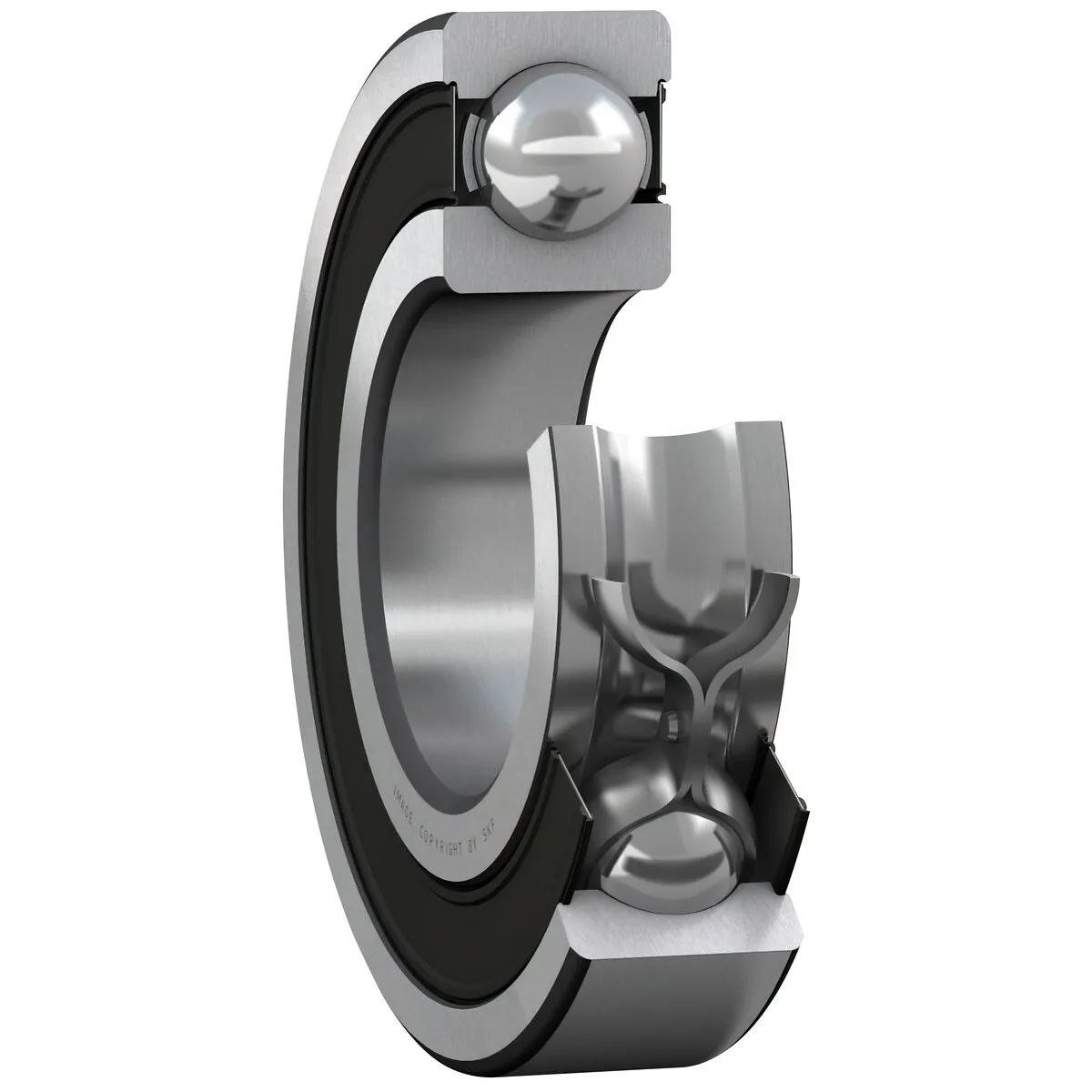

Description
Mått:
- håldiameter (d) 12 mm
- ytterdiameter (D) 32 mm
- bredd (B) 14 mm
- innerringens skulderdiameter (d1) 18,45 mm
- diameter för släppningen av ytterringens skuldra (D2) 27,34 mm
- ytterringens fasmått (r1,2) min. 0,6 mm
Innbyggnadsmått:
- axelns inbyggnadsdiameter (da) min. 16,2 mm
- axelns inbyggnadsdiameter (da) max. 18,4 mm
- inbyggnadsdiameter för hus (Da) max. 27,8 mm
- kälradie (ra) max. 0,6 mm
Beräknade data:
- dynamiskt bärighetstal (C) 6,89 kN
- statiskt bärighetstal (C0) 3,1 kN
- utmattningsbelastning (Pu) 0,132 kN
- gränsvarvtal 15000 r/min
- beräkningsfaktor (kr) 0,025
- beräkningsfaktor (f0) 12
