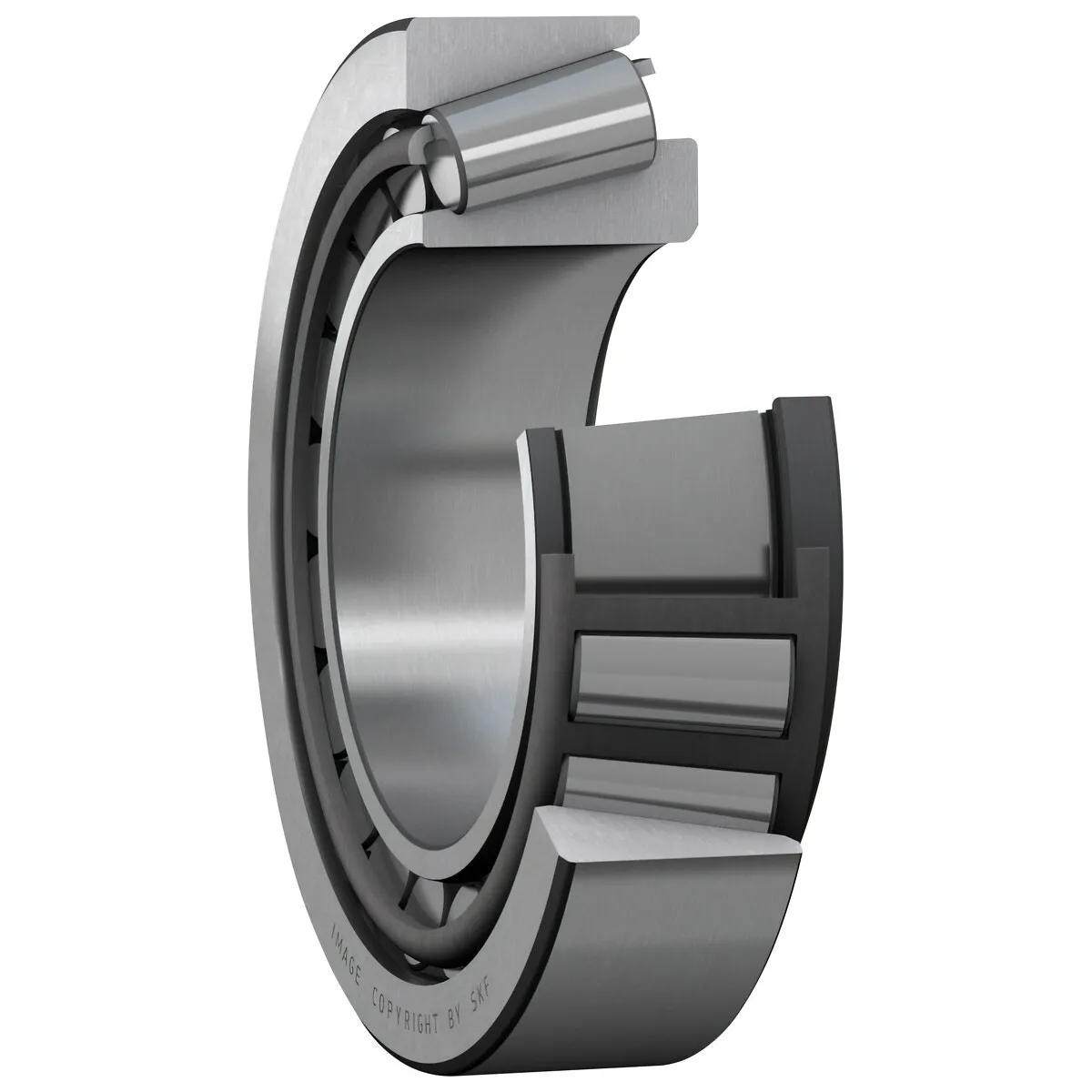

Koniskt Sfäriskt Rullager 40X75X26 Skf

Description

Mått:

• håldiameter (d) 40 mm
• ytterdiameter (D) 75 mm
• lagrets totala bredd (T) 26 mm
• diameter för innerringens skuldra (d1) 57,5 mm
• innerringens bredd (B) 26 mm
• ytterringens bredd (C) 20,5 mm
• inneringens hörnradie (r1,2) min. 1,5 mm
• ytterringens hörnradie (r3,4) min. 1,5 mm
• tryckpunktsavstånd (a) 17,877 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) max. 47 mm
• axelns inbyggnadsdiameter (db) min. 48,5 mm
• inbyggnadsdiameter för hus (Da) min. 65 mm
• inbyggnadsdiameter för hus (Da) max. 67,5 mm
• inbyggnadsdiameter för hus (Db) min. 71 mm
• inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 4 mm
• inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 5,5 mm
• kälradie (ra) max. 1,5 mm
• kälradie (rb) max. 1,5 mm

Beräknade data:

• dynamiskt bärighetstal (C) 97,5 kN
• statiskt bärighetstal (C0) 104 kN
• utmattningsbelastning (Pu) 11,4 kN
• referensvarvtal 7000 r/min
• gränsvarvtal 9000 r/min
• beräkningsfaktor (e) 0,35
• beräkningsfaktor (Y) 1,7
• beräkningsfaktor (Y0) 0,9
