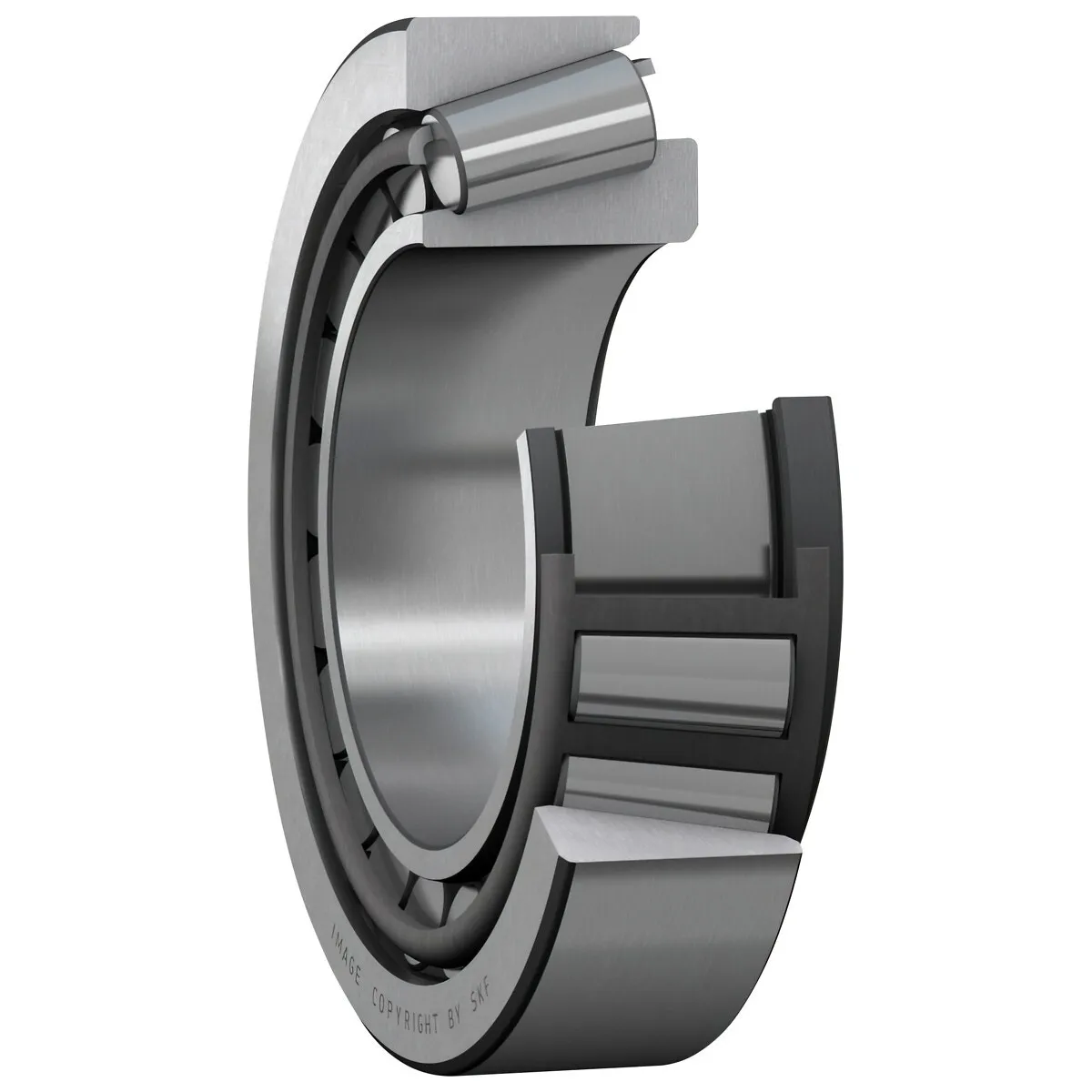

Koniskt Sfäriskt Rullager 35X72X24,25 Skf

Description

Mått:

• håldiameter (d) 35 mm
• ytterdiameter (D) 72 mm
• lagrets totala bredd (T) 24,25 mm
• diameter för innerringens skuldra (d1) 52,4 mm
• innerringens bredd (B) 23 mm
• ytterringens bredd (C) 19 mm
• inneringens hörnradie (r1,2) min. 1,5 mm
• ytterringens hörnradie (r3,4) min. 1,5 mm
• tryckpunktsavstånd (a) 17,45 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) max. 43 mm
• axelns inbyggnadsdiameter (db) min. 43,5 mm
• inbyggnadsdiameter för hus (Da) min. 61 mm
• inbyggnadsdiameter för hus (Da) max. 64,5 mm
• inbyggnadsdiameter för hus (Db) min. 67 mm
• inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 3 mm
• inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 5 mm
• kälradie (ra) max. 1,5 mm
• kälradie (rb) max. 1,5 mm

Beräknade data:

• dynamiskt bärighetstal (C) 81,2 kN
• statiskt bärighetstal (C0) 78 kN
• utmattningsbelastning (Pu) 8,5 kN
• referensvarvtal 8000 r/min
• gränsvarvtal 9500 r/min
• beräkningsfaktor (e) 0,37
• beräkningsfaktor (Y) 1,6
• beräkningsfaktor (Y0) 0,9
